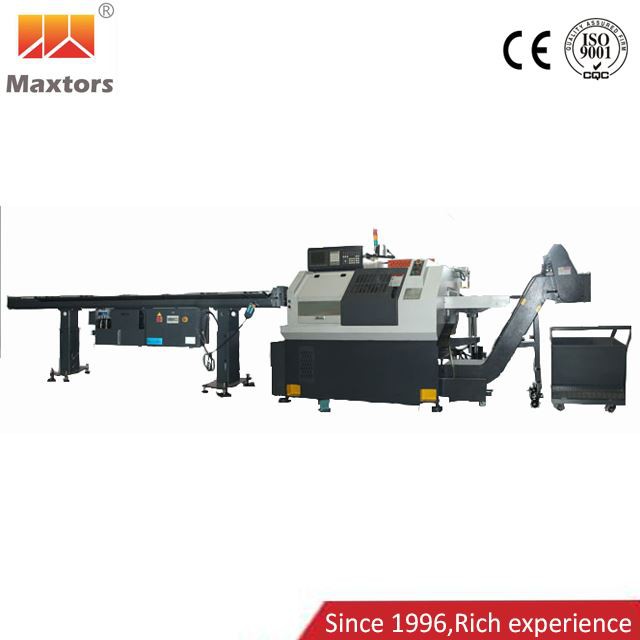

Torna frezalash mashinasi

HL seriyali dastgoh asbobi to'shakning 45-daraja qiyalikli gorizontal CNC stanogi bo'lib, u ikki eksa (gorizontal X o'qi, bo'ylama Z o'qi) bilan uzluksiz servo boshqaruv hisoblanadi.

So'rov yuborish

Torna va frezalash funktsiyalari bilan

TOVARLAR TAVSIFI
HL seriyali dastgoh asbobi to'shakning 45-daraja qiyalikli gorizontal CNC stanogi bo'lib, u ikki o'qli (gorizontal X o'qi, uzunlamasınaZ o'qi) doimiy servo boshqaruv hisoblanadi. CNC tizimi bir vaqtning o'zida X va Z o'qi harakatlarini boshqarishi mumkin. U silindrsimon va konusning yuzalarini, silindrsimon yuzalarni, dumaloq yoy sirtlarini, so'nggi yuzalarni, yivlarni, har xil turdagi vallar va disklar uchun har xil turdagi iplarni (metrik va imperial iplar, konusning iplari va boshqalar) avtomatik ravishda bajarishi mumkin. Qisqartirilgan diametrli ip, yuzli ip), burg'ulash, raybalash, burg'ulash, qirqish va boshqa ishlov berish jarayonlari.
Ushbu dastgoh FUNUC (Fanuc), SINUMERIK (Siemens), MITSUBISHI (Mitsubishi), LNC (Tayvan BAOYUAN), KND, GSK (Guanchjou CNC) va boshqalar kabi turli xil boshqaruv tizimlaridan foydalanishi mumkin. AC servo vosita haydovchi komponent sifatida ishonchli boshqaruv ishlashi bilan yarim yopiq pastadirli CNC tizimi. Markazlashtirilgan mashina operatori paneli mashinani oson va aniq qiladi. Mashina asbobi keng ko'lamli ilovalar, yuqori samaradorlik, yaxshi aniqlik va barqarorlik, yaxshi qism o'lchamining bir xilligi va oson ishlashiga ega. Yagona yoki partiyali mahsulotlarning yuqori aniqlikdagi ishlov berish talablariga javob berishi mumkin.

STANDART AKSESUARLAR
Siemens 808d boshqaruv tizimi
3 jag'li shtutser
Chip konveyerli chipli konveyer
Tayoqcha
8 ta postlar Asbob minorasi
Tayvandan olingan NSK podshipniklari
Tayvan chiziqli qo'llanma
sovutish suvi nasosli sovutish tizimi
Tayvandan sharli vint

Mahsulot spetsifikatsiyasi

Element		Birlik	HL% 7b{0}}T400	HL% 7b{0}}T750	HL% 7b{0}}T400	HL% 7b{0}}T750
Ishlash Imkoniyat	Ko'rpa-to'shak ustidagi diametri maksimal tebranish	mm	Φ520	Φ520	Φ520	Φ520
	Maksimal aylanish diametri.	mm	Φ370	Φ370	Φ370	Φ370
	Ish qismining maksimal uzunligi	mm	400	750	400	750
	Maksimal kesish diametri.	mm	Φ250	Φ250	Φ250	Φ250
	Maks.Bar dia.	mm	Φ45	Φ45	Φ65	Φ65
Shpindel	Shpindel markazidan polga	mm	1075	1075	1075	1075
	Shpindelli dvigatel	KVt	7.5/11	7.5/11	11/15	7.5/11
	Shpindel tezligi diapazoni	.rpm	5000	5000	3000	3000
	Shpindelning teshik diametri.	mm	Φ58	Φ58	Φ82	Φ82
	Mil konusning teshigi (MT)	mm	MT 6% 23	MT 6% 23	90	90
	Shpindel burun NO.(ISO)		A2-6	A2-6	A2-8	A2-8
Oziqlantirish	Sayohat (X/Z)	mm	240/450	240/830	240/450	240/830
	Tez federatsiya (X/Z/Y )	m/min	25/25	25/25	25/25	25/25
	X o'qi sharli vint diametri/pitch	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Z o'qi sharli vint diametri/pitch	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
Asbob Turret	Asbob raqami.		8/10/12	8/10/12	8/10/12	8/10/12
	Torna asboblari ushlagichi turi		25×25	25×25	25×25	25×25
	Zerikarli asboblar ushlagichining maksimal diapazoni		Φ40	Φ40	Φ40	Φ40
Gidravlik taglik	Tailstock yeng dia.	mm	Φ100	Φ100	Φ100	Φ100
	Tailstock Sleeve Travel	mm	100	100	100	100
	Tailstock Center (MT)		5#	5#	5#	5#
Aniqlik	Joylashuv aniqligi (X/Z)		0.008	0.008	0.008	0.008
Aniqlik	Qayta joylashtirish aniqligi (X/Z)		0.004	0.004	0.004	0.004
Boshqa narsalar	Umumiy quvvat	KVA	21	21	23	23
	Avtomatik chip konveyeri		Orqa tomon	Orqa tomon	Orqa tomon	Orqa tomon
	Mashina hajmi (L × W × H)	mm	2902×1800×1925	3282×1800×1925	2902×1800×1925	3282×1800×1925
	Mashina og'irligi	KG	4000	4500	4100	5000
CNC boshqaruvchisi	SYNTEC 21TA		Std.	Std.	Std.	Std.
CNC boshqaruvchisi	FANUC/Siemens/Mitsubishi		Op.	Op.	Op.	Op.

16 HL CNC LATHE Spec

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

Bizning xizmatimiz:

MAXTORS 7x24-soatlik onlayn-sotishdan oldingi xizmat, muhandislar buyurtmalarini kuzatish xizmati va logistika ekspluatatsiyasi xizmatlarini taqdim etadi. Turli bozorlarni ko'p yillar davomida tushungan holda, uzoq vaqt davomida turli mamlakatlarga sayohat qilgan muhandislar o'rnatish xizmatlarini taqdim etadilar. Bundan tashqari, biz mijozlarga importni rasmiylashtirish kabi bir qator xizmatlarni muvaffaqiyatli bajarishga yordam bera olamiz va shu bilan mijozlar xarajatlarini har tomonlama kamaytiradi.

TSS

Buyurtmachiga qo'yiladigan talab:

1. Shlangi moy: import qilingan VG46 # aşınmaya qarshi gidravlik moy; va kerakli yog 'massasi mashinaning texnik xususiyatlariga bog'liq

2. Atrof-muhit harorati: 0 daraja - ortiqcha 40 daraja

3. Atrof-muhit namligi: nisbiy namlik 20-80 foiz RH(kondensatsiyalanmagan)

4. Kuchli tebranish manbai va elektromagnit parazitlardan uzoqroq tuting

5. Poydevorni poydevor chizmasi bo'yicha tayyorlang

6. Voltaj o'zgarishi 10 foiz --5 foiz
