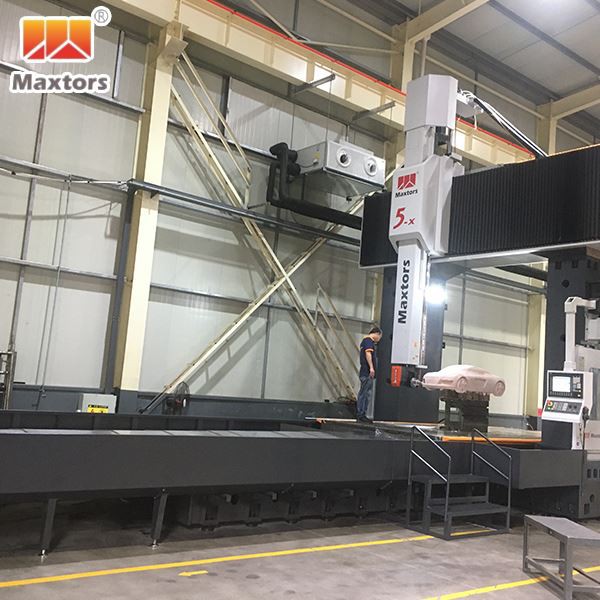

Koʻprik VMC

Katta o'lchamli 5 eksa ko'prigi vmc ikki ustunli turdagi CNC Freze mashinasi markazi
HSK-A63 yuqori tezlikli mil bilan
Turli xil shpindel quvvati 15 ~ 65KVtni tanlashi mumkin

So'rov yuborish

Bridge VMC - bu juda samarali CNC ishlov berish mashinasi. U yuqori aniqlikdagi 5-oʻqga ega boʻlib, maksimal aniqlikni taʼminlab, material oqimini boshqaradi. Mashina yanada barqaror va qattiq ikki ustunli dizaynni qabul qiladi, bu nafaqat ish paytida umumiy barqarorlikni ta'minlaydi, balki osonlikcha deformatsiyalanmaydi. 8000 ~ 24000 rpm oralig'ida aylanish tezligini ta'minlash uchun HSK-A63 yuqori tezlikli shpindel bilan jihozlangan va tiqilib qolish oson emas. Mashina hech qanday chalkashliksiz bir vaqtning o'zida beshta o'qni qo'llab-quvvatlaydi.

Bridge VMC turli xil qattiq metall materiallarni kerakli shaklga keltirishi mumkin. U o'rnatilgan SIEMENS 840D kontrolleriga ega, shuning uchun u murakkab shaklli qismlarni ommaviy ishlab chiqarishni osonlik bilan amalga oshirishi mumkin. Biz eng oqilona dizaynni yaratish uchun mashinaning stoli, ustuni, poydevori va boshqa qismlarida chekli elementlar tahlilini o'tkazdik. Natijada, u juda ixcham va har bir komponent mukammal mexanik xususiyatlarga ega va uzoq xizmat muddatiga ega. Turli sohalarda tana qismlarini, qobiq qismlarini va disk qismlarini qayta ishlashda keng qo'llanilishi mumkin.

Spetsifikatsiya

Element	Birlik	YMC% 7b{0}}}	YMC% 7b{0}}}
Ish stoli
Ish stolining o'lchami	mm	6000×2600	8000×2600
Stolga maksimal yuklanish	KG	28000	32000
T-uyasi	mm	% 7b% 7b0}}×250( Translot )	% 7b% 7b0}}×250( Translot )
Sayohat
Gantry kengligi	mm	3430	3430
X/Y/Z sayohati	mm	6200/3400/2000	8200/3400/2000
A eksa	deg	±120	±120
C o'qi	deg	±245	±245
Shpindel burni stolga	mm	400~2400	400~2400
Oziqlantirish tizimi
CNC boshqaruvchisi		SIEMENS 840D	SIEMENS 840D
X/Y/Z Rapid Feed	m/min	10/10/10	10/10/10
Kesish yemi	m/min	7	7
ATC/Tool jurnali (markaz uchun)
Asbob quvvati		32~120	32~120
Aniqlik
Joylashtirish aniqligi	mm	±0.008/300	±0.008/300
Qayta joylashtirishning aniqligi	mm	±0.005/300	±0.005/300
Shpindel
Shpindel tezligi	.rpm	24000	24000
Shpindel modeli va diametri.		HSK-A63	HSK-A63
Shpindelli dvigatel	KVt	15/18	15/18
Havo bosimi
Havo talablari	kg/c㎡	6 dan katta yoki teng	6 dan katta yoki teng
Havo bosimi oqimi tezligi	m³/min	0 dan katta yoki unga teng.5	0 dan katta yoki unga teng.5
Mashina hajmi
Mashina og'irligi	KG	80000	95000
Mashina izi	mm	15000×7500×6250	19000×7500×6250
