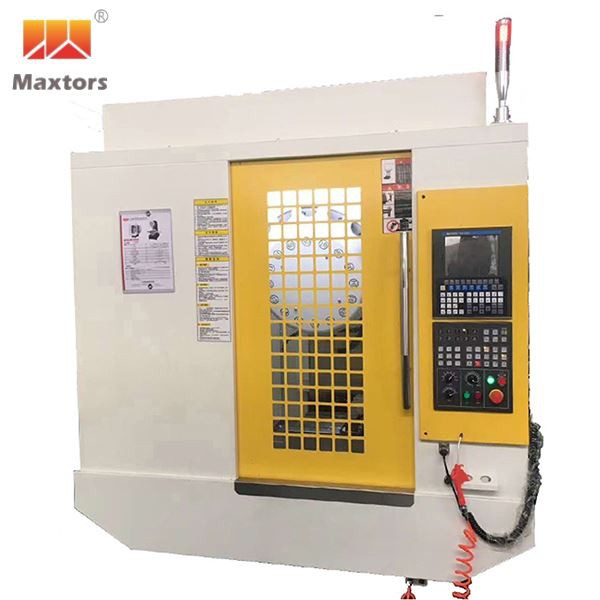

CNC teginish markazi

Mahsulot taqdimoti

CNC Tapping Center Delta tizimini, inson-mashina interfeysiga ega 8-dyuymli rangli LCD monitorni qabul qiladi va oddiy LCD displeyni mustaqil ravishda loyihalashtira oladi. LCD displeyni tahrirlash tizimi sodda va o'rganish oson va kompyuter ekranini tahrirlash dasturini tanlash mumkin, bu dasturni kuzatish yoki tekshirish uchun qulaydir. U kompyuterning RS232 interfeysi orqali kompyuter tomonidan uzatiladi va bajariladi yoki to'g'ridan-to'g'ri USB orqali uzatiladi. U apparat, sanitariya-texnik vositalar, abraziv asboblar, avtoulov qismlari va boshqalarni qayta ishlash uchun javob beradi.



Fyuzelyaj, ustun, bosh ustun va barcha qismlar eng yaxshi dinamik ishlash va yuqori qat'iylikka erishish uchun chekli elementlar tahlili orqali optimallashtirilgan. 3-Oʻq chiziqli yoʻriqnoma va yuqori tezlikdagi sharli vintni qabul qiladi va tez uzatish 48m/min ga yetishi mumkin. 12 dan yuqori tezlikda ishlaydigan mildan foydalanish,000 rpm yuqori tezlik va yuqori aniqlikdagi ishlashni ta'minlaydi. Avtomatik asboblarni o'zgartirish tizimi bilan tuzilma oddiy va barqaror va ishonchliligi yuqori bo'lib, asboblarni yuqori tezlikda o'zgartirishni amalga oshirishi mumkin.





Qayta ishlash quvvati

Avtomobil va mototsikl qismlarini qayta ishlash: Polihedral ishlov berish va konturni qayta ishlash bo'lishi mumkin bo'lgan yuqori qattiqlik strukturasi, har xil turdagi avtomobil va mototsikl qismlarini qayta ishlash mumkin.

IT, tibbiy asbob-uskunalar qismlarini qayta ishlash: Yuqori tezlikda oziqlantirish va yuqori tezlikda milya va oqilona sekinlashuv nazorati orqali aylanish vaqtini va samarali ishlab chiqarishni qisqartirishi mumkin.

Alyuminiy, magniy kabi engil metallarda yuqori tezlikda ishlov berish uchun javob beradi va zanglamaydigan po'latdan yasalgan elektr qismlarini qayta ishlash uchun ham javob beradi.



Element	Birlik	> > >	> > >	TC-750	TC-1000
Ish stoli
Ish stolining o'lchami	mm	650×400	700×420	900×420	1100×500
Stolga maksimal yuklanish	KG	250	250	300	400
T-uyasi	mm	3-14×125	3-14×125	3-14×125	3-14×125
Sayohat
XYZ sayohati	mm	500×400×300	600×400×300	700×500×330	1000×500×330
Shpindel burni stolga	mm	150-450	150-450	150-480	150-480
Oziqlantirish tizimi
CNC boshqaruvchisi		FANUC% 7b{0}}i MF	FANUC% 7b{0}}i MF	FANUC% 7b{0}}i MF	FANUC% 7b{0}}i MF
XYZ Tez Besleme	m/min	48	48	48	48
Kesish yemi	m/min	10	10	10	10
ATC/Tool jurnali
Asbob quvvati		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Asbobning maksimal og'irligi	KG	3	3	3	3
Maks.Tool Dia.	mm	⌀80	⌀80	⌀80	⌀80
Maksimal asbob uzunligi	mm	250	250	250	250
Asbobni tanlash usuli		Tasodifiy	Tasodifiy	Tasodifiy	Tasodifiy
Aniqlik
Joylashtirish aniqligi	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Qayta joylashtirishning aniqligi	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Shpindel
Shpindel tezligi	.rpm	12000(15000/20000 opt.)	12000(15000/20000 opt.)	12000(15000/20000 opt.)	12000(15000/20000 opt.)
Shpindel konusi		BT30	BT30	BT30	BT30
Shpindelli dvigatel	KVt	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Quvvat talablari	KVA	15	15	25	25
Mashina hajmi
Mashina izi	mm	2200×1600	2300×1800	2400×2200	2700×2200
Mashina balandligi	mm	2900	3000	3200	3200
Mashina og'irligi	KG	3000	3800	5200	6200



Standart konfiguratsiya

● Vertikal turi

● Aniq BT30 12000aylanma mil

● Shpindel moy sovutgichi

● Shpindelli sovutish suvi ko'krak tizimi

● 16T Oldinga o'rnatilgan ATC turi

● XYZ o'qi chiziqli relslar

● XYZ eksa servo dvigateli

● To'liq yopiq Splash Guard

● Elektr shkafi issiqlik almashinuvchisi

● Ma'lumotlarni uzatish interfeysi

● Avtomatik moylash tizimi

● Kesish sovutish suvi tizimi

● LED ishlaydigan chiroq

● Dastur tugashi chiroqi

● Portativ elektron qo‘l g‘ildiragi (MPG)

● Asboblar qutisi

● Nivelirlash murvatlari va bloklari

● Kesish havosini portlatish tizimi

● CNC qo'llanmasi va foydalanish qo'llanmasi

● Chip yuvish sovutish suvi tizimi

● Suv idishi

● Xavfsizlik eshigi

● Transformator (Mahalliy kuchlanish bo'yicha)

% e2% 97� Mitsubishi CNC Controller



Ixtiyoriy konfiguratsiya

○BT30 15000/20000rpm mil

○Spindle orqali sovutish suvi (CTS)

○Elektr shkafi AC

○14/21T Oldinga o'rnatilgan ATC/Tool jurnali tizimi

○Vintli turdagi Chip konveyer tizimi

○Zanjir turi Chip konveyer tizimi

○4-o'q aylanuvchi stol

○5-o'q egilish va aylanish stoli

○Chiziqli masshtab

○Auto.Tool o'lchash tizimi

○Auto.Workpiece o'lchash tizimi

○Idoralar belgisi

○Mashina ustunini oshirish

○LNC/Syntec CNC Controller

○FANUC/Siemens/Heidenhain CNC boshqaruvchisi

○Boshqalar Tanlovlar so'ralganidek

Ilova:

Vertikal burg'ulash va teginish markazi asosan plastinka, disk, qobiq, qolip va boshqa qismlarni yuqori aniqlik bilan qayta ishlash uchun ishlatiladi,
bir nechta jarayonlar va murakkab shakl. U doimiy ravishda bir siqish jarayonida ikki o'lchovli uch o'lchamli egri sirt va eğimli tekislikni frezalash, burg'ulash, raybalash, raybalash, burg'ulash, teginish va aniq ishlov berishni yakunlashi mumkin. Foydalanuvchilar yaxshi iqtisodiy foyda olishlari uchun qayta ishlash dasturlashtirilgan va ishlab chiqarish tsikli qisqartiriladi.



Bunday cnc teginish markazi quyidagi xususiyatlarga ega:
1. poydevor, ustun, asosiy shpindel qutisi, o'zaro faoliyat toymasin stol, ish stoli va boshqa qismlar yuqori quvvatli quyma texnologiyasi bilan ishlab chiqilgan.
2. ichki metallografik strukturasi juda barqaror.
3. quyma qismlar dastgohlar kinetikasi va chekli elementlar tahlili orqali oqilona geometriya tarkibini ko'rsatadi.
4. asosiy qismlar mustahkamlovchi qovurg'a bilan birgalikda yuqori po'lat tabiatga ega.
5. Keng poydevor, quti shaklidagi bo'shliq ustuni, kengaytiruvchi va cho'zuvchi toymasin poydevori va materiallar mexanikasining ilg'or dizayni bilan og'irlik hajmini ta'minlash mumkin.
6. Yuqori tezlik va yuqori aniqlikdagi mil, maks. 24000 rpm bo'lishi mumkin:
7. Idoralar standarti va Idoralar sertifikati;

Bizning xizmatlarimiz





Telefon, elektron pochta yoki MSN orqali kechayu kunduz texnik ko'mak. Ilovaning ingliz tilidagi versiyasi qo'llanmasi va video CD disk 7-15 ish kuni avans to'lovi yoki to'liq to'lovdan keyin .Mashina yetkazib berilgunga qadar sozlanadi, operatsion disk/CD edi. kiritilgan.

Agar sizda biron bir savol bo'lsa, bizning texnikimiz sizga onlayn (Wechat, Skype yoki MSN) masofaviy qo'llanma berishi mumkin

Chet elda texnikaga xizmat ko'rsatishi mumkin bo'lgan muhandislar, sotuvchi va xaridor to'lovlarni muhokama qilishadi
